Наблюдения за работой всасывающих рукавов, подвергаемых в условиях эксплуатации значительному изгибу, показали, что рукава разрушаются главным образом вследствие потери круговой формы сечения при вакууме или приложении внешних нагрузок.

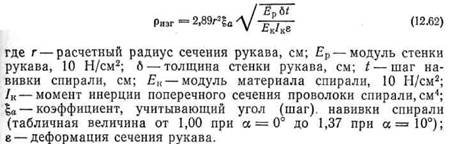

Поскольку круговая форма сечения обеспечивается металлической спиралью в стенке рукава, радиальная деформация витков спирали и определяет допустимую деформацию сечения рукава. Отсюда, надежная работа рукава в условиях изгиба возможна, пока деформации витков спирали находятся в упругой зоне. А. А. Шляхман и автором показано, что радиус кривизны продольной оси рукава р изг находится в следующей зависимости от поперечной деформации сечения и параметров конструкции рукава

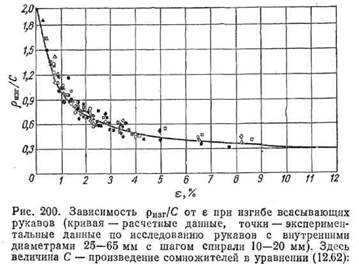

На рис. 200 показаны расчетные и экспериментальные результаты исследования изгиба всасывающих рукавов внутренних диаметров 25—65 мм.
При использовании для спирали проволоки по ГОСТ 3282—46 допустимая деформация сплющивания не должна превышать 2—4%; в случае более упругой проволоки можно допустить сплю щивание до 8—10%.
Коэффициент надежности (запас на изгиб) при неблагоприятном сочетании всех факторов следует принимать равным 3.
