Рукава напорные

Показатель, ответственный за изгибоспособность напорных рукавов, как показали эксплуатационные наблюдения, иной, не жели в рукавах всасывающих. Разрушение металлической оплетки наступает в зоне сильных изгибов и сопровождается сквозным раз рывом стенки. Устойчивого изменения формы сечения при этом не наблюдается; однако, чем сильнее изгиб, тем меньше разру шающее гидравлическое давление. Отсюда причину разрушения следует видеть в дополнительном нагружении оплеток при изгибе рукава; в уменьшении запаса его прочности, принятого при коп струировании прямого. Величину снижения прочности W даст следующая зависимость

Расчетная и экспериментальная зависимости W от f показаны на рис. 201.

Следуя уравнению (12.63), можно записать зависимость

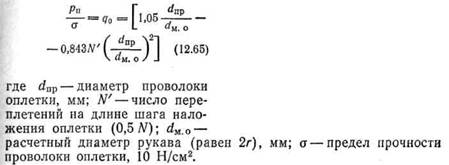

Увеличение запаса проч­ности в рукавах с металличе­ской оплеткой можно достичь конструкционным путем за счет изменения числа перепле­тений в оплетке, как это показывает уравнение   (12.65)

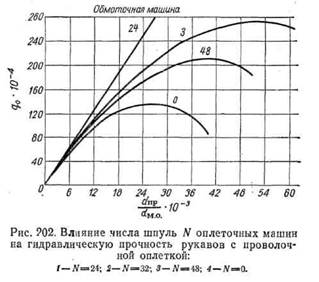

Отсюда следует также вывод, что рукав максимальной проч­ности может быть получен на машине с N’ = 0, т, е. при переходе к обмоточной машине (рис. 202),

При этом два слоя обмотки по расходу материала близки к од­ному слою оплетки.
