Поскольку итоговым показателем плоской резиновой круглой мембраны в узле является относительный модуль резиновой мембраны п, то в качестве сдаточной характеристики серийных мембран может быть принят график зависимости п от ц для заданной толщины hoи поджатия б.
Для построения такого графика следует:
1) исходя из заданных г2, Гь вычислить Л (для рассмотренного примера а = 1,36; ц, = 0,465; Л = 0,0026);
2) найти условно равновесный модуль резины при растяжении Еос, (найден равным 36-10 Н/см2);
3) для комплекта образцов серийных мембран (например, 20 шт.) принятой толщины hoзадаться значением поджатия 6 (б было принято равным 0,10);
4) найти ряд экспериментальных значений Р— W;
5) по средним значениям п и х = W/Hqсоставить график — характеристику резины в мембране;
6) приняв возможные отклонения параметров (например, для Р + 2%, для Л±0,1 мм, для №±0,01 и для £оэ±2-10 Н/см2 рассчитать соответственные значения п и нанести на график п —1-] пределы возможных минимальных и максимальных значений п.

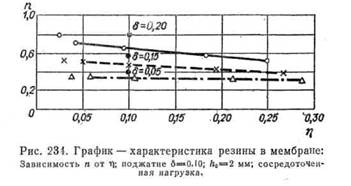

При оценке серийных мембран (с /?в принятых пределах) находят для них зависимость Р — Wи, рассчитав п и ц, сверяют с графиком — характеристикой (рис. 234).
На этом же графике для г = 0,100 дополнительно показаны точки, отвечающие 5 = 0,05; 0,15 и 0,20.
Таким образом, для получения мембран с более стабильным // необходимо отказаться от заделки мембран поджатием их но внутреннему и наружному контурам. Вместо этого следует применять заделку вулканизационным креплением мембраны в достаточно жестких металлических обоймах. В такой конструкции и влияние поджатия резины и расслабление мембран не будет сказываться.
