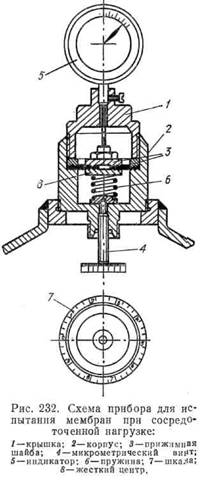

Схема прибора для установления характеристики мембран дана на рис. 232.
Исследуемая мембрана зажимается по внутреннему и внешнему контурам. Степень поджатия определяется по шкале 7, нанесенной на корпусе. Сосредоточенная нагрузка на мембрану создается посредством поджатия микрометрическим винтом 4 пружины 6, упирающейся в жесткий центр 8.
По величине деформации предварительно оттарированной пружины можно определить усилие Р, необходимое для создания той или иной стрелы прогиба мембраны. Величина прогиба Wфиксируется индикатором 5, ножка которого упирается в жесткий центр 8.
Описанный прибор позволяет установить зависимость стрелы прогиба Wмембраны:
а) от величины действующей со средоточенной нагрузки Р;
б) от степени поджатия 6 мембраны в заделке;
в) от толщины hoмембраны.
