Кольца круглого сечения (торообразные прокладки) — наиболее универсальный вид кольцевых уплотнителей. Они применяются как для уплотнений неподвижного контакта, так и для уплотнений в возвратно-поступательном или вращательном движении.

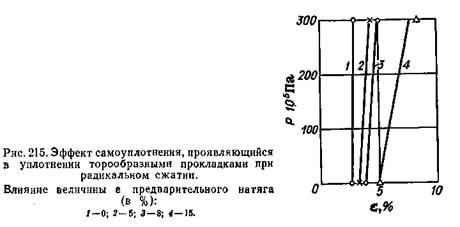

Эффект самоуплотнения, описанный выше для кольцевых прокладок прямоугольного сечения, наблюдается и для торообразных прокладок, уплотняющих сочленения при возвратно-поступательном движении. Чем больше натяг (растяжение по внутреннему диаметру кольца) при посадке на вал, тем больше Ро, тем необходимо большее радиальное сжатие прокладки, чтобы под рабочим давлением произошло перемещение прокладки до стенок канавки и проявилось самоуплотнение (рис. 215).
Уплотнение торообразными кольцами сочленений вращательного движения требует должного подбора резиновой смеси, учета посадочного натяга и, как комплексного результата растягивающих напряжений на контуре.
вот пример модельной задачи по сжатию резинового уплотнительного кольца
