Расчет клиновых приводных ремней по тяговой способности

Расчет клиновых ремней по тяговой способности производят по тем же основным положениям, как и расчет плоских приводных ремней. Указывается, что ср для клиновых ремней выше, чем для плоских, и что ремни разных сечений, поставленные в относи­тельно одинаковые условия работы, могут передавать одно и то же полезное (рабочее) напряжение

 Указывается также, что и для клиновых ремней характерна зависимость по уравнению (10.25). Но в этом случае а и w, опре­деляющие Ко,  постоянны только для данного профиля и сильно отличаются для смежных профилей.

Поэтому можно сделать вывод, что величина да такая же, как и в случае плоских ремней, приведенной характеристикой изгибоспособности клиновых ремней.

 Для расчетов клиновых ремней ГОСТ 1284—68 приводит ряд таблиц для мощности No (в кВт), передаваемой одним ремнем при угле обхвата а = 180° и спокойной работе привода, в зависи­мости от скорости ремня, натяжения и величины диаметра мень­шего шкива. Расчет Nо для этих таблиц проведен по эксперимен­тальному определению тяговой способности с интерполяцией для промежуточных значений v и D₁.

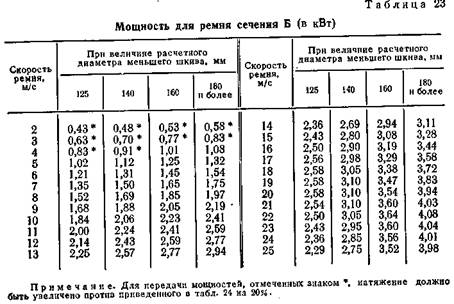

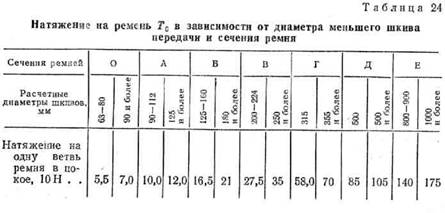

Пример приводимых значений Nприведен в табл. 23, а на­чальных   натяжений   ремня   Т   в   табл. 24.   Число   ремней  i_р рассчитывается также по уравнению (10.34), но с учетом влияния угла обхвата а коэффициентом С1.

 Примеры расчета. Задано: рассчитать привод станка с незначительными ко­лебаниями рабочей нагрузки, но с пусковой нагрузкой до 150% от нормальной; передаваемая мощность N = 10,3 кВт; максимальный размер шкива станка D₂ < 400 мм; число оборотов этого шкива n2= 495; число оборотов шкива мо­тора n1 = 1440; максимально допустимое межцентровое расстояние l= 500 мм. Станок работает 18 ч в сутки. Требуется выбрать и определить: профиль (по­перечное сечение ремня); L — стандартную длину ремня; i_p — число ремней в пе­редаче.

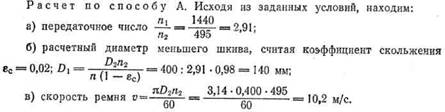

Следуя табл. 21, принимаем ремень профиля Б. Для цельнопрофильного кли­нового ремня этого типа минимальный расчетный диаметр может быть принят 140 мм.

Мощность No, передаваемая клиновидным ремнем профиля Б кордтканевой конструкции при v = 10,2 м/с и D1 = 140 мм; рассчитанная по уравнению (10.31), составляет 2,17 кВт; коэффициент С1 учтен в расчете No, а С2 прини­маем равным 0,8.

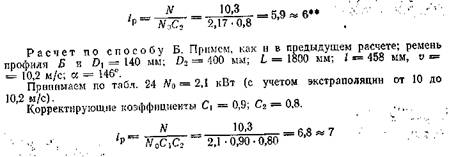

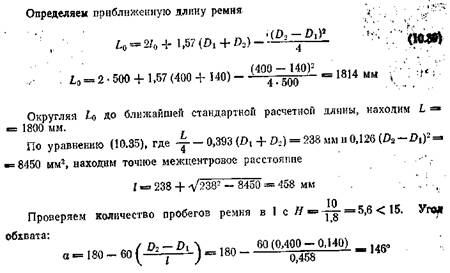

Число ремней в передаче:

Расчеты клиновых ремней уменьшенных сечений с анидным кордшнуром и металлокордом даны в работе, а ремней для сельскохозяйственных машин в ГОСТ 10286 — 62.
