Многие изделия и компоненты для эффективного выполнения своих функций полагаются одновременно на резину и металл. Резина обеспечивает гибкость, амортизацию, герметизацию и виброизоляцию, тогда как металл придаёт прочность и устойчивость, необходимые для восприятия высоких нагрузок и эксплуатационных условий. В некоторых случаях требуется более прочное и надёжное соединение, чем могут обеспечить традиционные методы крепления или сборки.
Соединение резины с металлом — это производственный процесс неразъёмного соединения резины с металлической подложкой, в результате которого создаётся единый компонент, способный выдерживать многократные нагрузки, перемещения и воздействие агрессивных сред. Соединённые сборки применяются в широком спектре отраслей, включая тяжёлое машиностроение, строительство, железнодорожный и городской пассажирский транспорт, энергетику и электрогенерацию, судостроение, оборонную промышленность и кораблестроение, производство медицинского и коммерческого оборудования.
Что такое соединение резины с металлом?
Соединение резины с металлом объединяет гибкость и упругость резины с прочностью и устойчивостью металла в едином проектируемом компоненте. В процессе формования резина соединяется непосредственно с подготовленной металлической вставкой, что исключает необходимость изготовления и последующей сборки отдельных деталей. В зависимости от области применения вставки могут изготавливаться из стали, нержавеющей стали, алюминия, латуни или других специальных металлов.
Существуют два основных метода крепления резины к металлу:
- Механическое соединение: данный метод основан на физических элементах удержания — отверстиях, канавках или поднутрениях — которые удерживают резину на месте.
- Химическое соединение: данный подход использует специально разработанные адгезивы и контролируемые процессы вулканизации для создания связи между поверхностями резины и металла. Поскольку связь образуется на молекулярном уровне, она, как правило, обеспечивает более высокую прочность.
Для применений, связанных с вибрацией, высокими нагрузками, многократными перемещениями или воздействием агрессивных условий, химическое соединение часто является предпочтительным решением. Оно обеспечивает более надёжное соединение, снижая риск расслоения с течением времени. Во многих правильно спроектированных изделиях прочность связи может быть настолько высокой, что разрушение происходит по резине, а не по линии соединения.
Как работает процесс соединения резины с металлом
Создание прочного и надёжного соединения между резиной и металлом требует большего, чем простое совмещение двух материалов. Каждый этап процесса играет важную роль в обеспечении долговременной работоспособности и долговечности.
- Подготовка металла
Процесс начинается с подготовки металлического компонента, который будет соединён с резиной. Необходимо удалить все масла, загрязнения, оксиды, остатки и другие примеси для создания чистой поверхности. В зависимости от области применения металл может также подвергаться поверхностной обработке или абразивной очистке для улучшения адгезии и создания более прочного соединения. - Нанесение адгезива
После надлежащей подготовки металла на его поверхность наносятся специальные связующие агенты. Система адгезива должна подбираться с учётом таких факторов, как используемая резиновая смесь, тип металла и условия окружающей среды, с которыми будет контактировать готовая деталь. - Формование и вулканизация
В процессе формования резина формуется вокруг или на подготовленную металлическую вставку. Затем в ходе вулканизации прикладываются тепло и давление, обеспечивающие отверждение резины и одновременную активацию системы соединения. Это создаёт неразъёмное соединение между двумя материалами и формирует единую интегрированную сборку. - Контроль и испытания
Перед допуском соединённого компонента к использованию он проходит контроль и испытания для подтверждения качества и рабочих характеристик. Это может включать визуальный осмотр, испытания на прочность соединения, проверку размеров и другие меры контроля качества, предназначенные для подтверждения соответствия готовой детали спецификациям и её работоспособности в соответствии с назначением.

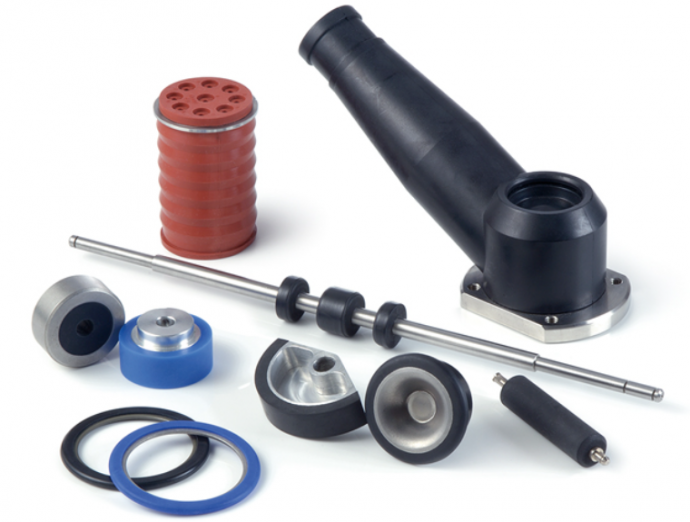

Типовые области применения соединённых компонентов
Соединённые резино-металлические компоненты применяются везде, где требуется совместное обеспечение прочности, гибкости и долговременной надёжности. Такие сборки встречаются в широком спектре отраслей и функций, часто в применениях, где отказ или простой недопустимы.
Виброизоляция и амортизация ударных нагрузок
Одним из наиболее распространённых применений соединённых резино-металлических деталей является снижение вибрации и поглощение ударных нагрузок. Типичные примеры включают опоры двигателя, опоры оборудования и конструкционные опоры промышленного оборудования. В этих случаях соединённая конструкция способствует снижению шума, продлению срока службы оборудования и повышению комфорта оператора.
Герметизация и управление потоками жидкостей
Соединённые сборки также широко применяются в уплотнительных системах, где критична стабильность характеристик. К ним относятся соединённые уплотнения, мембраны и клапанные узлы. Сочетание жёсткой металлической основы и гибкой резиновой уплотнительной поверхности помогает сохранять герметичность при воздействии давления и перемещений.
Ролики и конвейерные системы
В сфере обработки материалов соединённые резино-металлические компоненты часто встречаются в конвейерных роликах, приводных роликах и других транспортных системах. Эти детали выигрывают от повышенной долговечности и износостойкости при непрерывной эксплуатации.
Специальные формованные сборки
К другим применениям относятся рукоятки и захваты, защитные бамперы, колёса, а также компоненты насосов и рабочих колёс, где в одной детали требуется сочетание конструкционной прочности и эластичности. В таких применениях металл обеспечивает прочность сердцевины и несущую способность, тогда как резина добавляет сцепление, ударопрочность и вибродемпфирование.
Потенциальные точки отказа и способы их предотвращения
Даже при хорошо контролируемом процессе соединения отказы всё же возможны, если проектирование, выбор материалов или технологические этапы не соответствуют требованиям применения. Понимание наиболее распространённых видов отказов помогает предотвратить проблемы до запуска в производство.
Адгезионный отказ
Возникает, когда соединение чисто отделяется от металлической поверхности. В большинстве случаев это указывает на проблему с подготовкой поверхности или условиями соединения. Типичные причины включают загрязнение поверхности, недостаточную очистку или использование несовместимой системы соединения для выбранных материалов.
Разрыв резины
В этом случае разрушается сама резина, тогда как соединение остаётся целым. Хотя это может звучать как отказ, часто это указывает на то, что соединение фактически прочнее резины. Проблема обычно связана с чрезмерной нагрузкой на деталь, а не с качеством соединения.
Деградация под воздействием окружающей среды
Внешние условия также могут играть существенную роль в долговременной работоспособности. Экстремальные температуры, воздействие химических веществ, влага и УФ-излучение могут со временем ослаблять материалы, если для данного применения выбрана неподходящая резиновая смесь.
Проблемы, связанные с конструкцией
Некоторые проблемы обусловлены конструкцией детали. Неравномерное распределение нагрузки, острые концентраторы напряжений или несоответствие резиновой смеси требованиям применения могут приводить к преждевременному отказу.
Выбор материала часто является наиболее важным фактором. Различные резиновые смеси обеспечивают разные уровни химической стойкости, термостойкости, износостойкости и гибкости.
Когда соединение резины с металлом является оптимальным выбором?
Выбор между соединённой сборкой и отдельными резиновыми и металлическими компонентами обычно определяется эксплуатационными требованиями и сложностью сборки. В правильном применении соединение материалов вместе может дать явные преимущества, но оно подходит не для любого проекта.
Соединённую сборку обычно следует выбирать, когда:
- Критично управление вибрацией: если необходимо предотвратить взаимное перемещение компонентов, соединённая конструкция помогает исключить люфт и повысить общую устойчивость оборудования и срок его службы.
- Требуется упрощение сборки: соединение позволяет сократить количество деталей и исключить вторичные операции крепления, что способствует оптимизации производства и снижению вероятности ошибок при сборке.
- Надёжность является приоритетом: единый соединённый компонент снижает риск смещения, ослабления или рассоединения с течением времени, особенно в динамических или высоконагруженных условиях.
- Ограничено пространство: когда конструкция должна быть компактной, интеграция резины и металла в одну деталь позволяет сэкономить полезное пространство при сохранении функциональности.
- Агрессивные условия эксплуатации: соединённые сборки, как правило, лучше работают при многократных нагрузках, вибрации и воздействии окружающей среды.
Однако отдельные детали могут по-прежнему быть более целесообразными в малонагруженных применениях, для компонентов, требующих частой замены, или в конструкциях, где важна возможность быстрой разборки. В таких случаях ремонтопригодность может перевешивать преимущества соединения.
От проектирования соединённого компонента до производства
Соединение резины с металлом работает наилучшим образом при поддержке надлежащего инженерного и производственного опыта. Без него такие проблемы, как отказ соединения, несоответствие материалов или преждевременный износ, могут привести к дорогостоящим переделкам или задержкам производства. Поэтому важно работать с поставщиком, который понимает не только то, как изготовить деталь, но и как и почему она будет использоваться в реальных условиях.
